氟碳涂料在外墻上的使用，不但工藝簡(jiǎn)單，而且由于其壽命長(zhǎng)，耐污染好，其全壽命成本和維護(hù)成本更低，通過合理的工藝，抗裂性也優(yōu)于一般涂料，而且裝飾性多樣，各種金屬色，實(shí)體色，清水混凝土色都可以出色表現(xiàn)，且由于耐候出色，裝飾效果維持時(shí)間長(zhǎng)久，是外墻裝飾一種優(yōu)良選擇。

水性氟碳涂料，又稱水性氟碳漆，其采用高品質(zhì)的水性氟碳樹脂為基料，配合無機(jī)陶瓷顏料和助劑，是一種環(huán)保性、高品質(zhì)的水性涂料。

​

水性氟碳涂料在外墻的工藝介紹

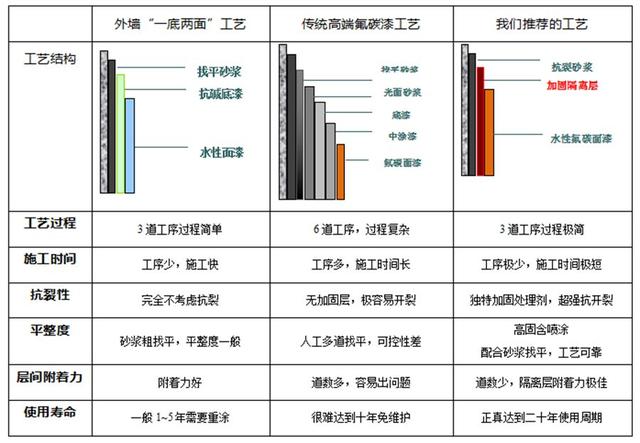

在外墻工藝中，“一底兩面工藝”和“高端氟碳漆工藝”是具代表性的，我們將我們的主推的水性氟碳工藝和這兩種工藝進(jìn)行對(duì)比，讓大家對(duì)外墻涂料工藝有一個(gè)更直觀的認(rèn)識(shí)：

​

我們推薦的新工藝中，加固隔離層是一種可以有很好抗裂效果，加固基材，封閉墻體堿性，提供絕佳層間附著力，既可以噴涂，又可以批涂的多功能材料。

一道解決找平，加固，抗裂，封閉，層間附著力等諸多問題，而且硬度高，外觀效果好，化繁為簡(jiǎn)，全方面提升外墻質(zhì)量，大幅度減少外墻施工的工期。

完整工藝流程介紹

工藝流程：

建筑底材面預(yù)處理——批找平膩?zhàn)?抗裂砂漿——干燥——打磨——批FN-1混凝土加固處理劑——干燥打磨——涂水性氟碳面漆——涂層維護(hù)

工藝介紹：

建筑底材面預(yù)處理：干燥28天，使水泥硬化達(dá)標(biāo)；清掃：除去建筑底材面的油污、灰塵和殘膠；打磨：整平建筑底材面除去疏松層、和凸起物；如需要墻面分割，這里可以預(yù)埋分隔條；

批刮找平膩?zhàn)樱簩?duì)墻面進(jìn)行粗找平，使表面平整光滑（如果抗裂砂漿平整度好，此工序忽略）；

批清水混凝土加固膩?zhàn)樱喊凑展に囈�求將兩組份混合后，在已經(jīng)找平的混凝土上進(jìn)行滿批作業(yè)，要求表面平整，該步驟的主要目的是加固混凝土結(jié)構(gòu)，封閉混凝土基材的堿性，同時(shí)作為涂層上下連接的底漆使用，同時(shí)對(duì)墻面實(shí)現(xiàn)精細(xì)找平；

此道養(yǎng)護(hù)建議時(shí)間為48小時(shí)，溫度過低天氣建議適當(dāng)延長(zhǎng)時(shí)間；

涂水性氟碳面漆：主要的防護(hù)、裝飾保護(hù)層，提供戶外長(zhǎng)期的耐候性和耐污性，此工藝主要用于外墻領(lǐng)域，金屬色并不合適，因此面漆我們實(shí)際上多采用實(shí)體色進(jìn)行施工，工藝建議采用中長(zhǎng)毛滾筒滾涂施工。

操作：本道面漆建議采用滾涂施工，首先參照說明將水性氟碳涂料與固化劑按照7：1(質(zhì)量比)混合，并加入約0~5%的清水，攪拌均勻，調(diào)至噴涂適合粘度，用羊毛滾筒蘸取涂料滾涂在已經(jīng)養(yǎng)護(hù)完畢混凝土加固膩?zhàn)颖砻�，建議涂?jī)傻馈?/p>

涂層維護(hù)：涂裝完成后的涂層需經(jīng)7天以上的成熟反應(yīng)才能達(dá)到使用要求。

​

舊墻改造的要點(diǎn)：

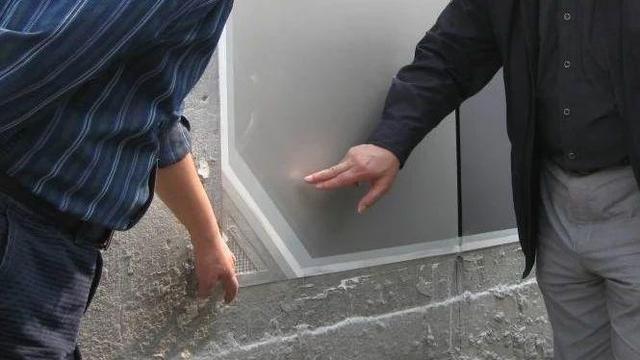

相對(duì)于新建的建筑，舊墻改造在實(shí)際接觸的工程中更為普遍，對(duì)于我們的工藝來說，舊墻改造項(xiàng)目與新墻項(xiàng)目不同點(diǎn)主要在于墻面的處理工作，之后的流程是一樣的。這里我們主要分析一下幾種常見的舊墻改造是前處理的基本要求。

A、瓷磚、馬賽克面：將空鼓、脆裂的馬賽克瓷磚清除（其余完整部分不必鏟除，不必打毛）。再用瓷磚面專用處理劑均勻涂抹在馬賽克瓷磚表面，干燥后完成處理。

B、剝落的嚴(yán)重的墻面：用鏟刀去除墻面上剝落嚴(yán)重的涂層，一直鏟除到質(zhì)地不松動(dòng)的表層，然后再批涂一層抗裂砂漿，干燥后完成基面處理。

C、做過保溫層開裂的墻面：做過保溫層的墻面如果保溫層上面的抗裂砂漿和網(wǎng)格布選擇不當(dāng)，一般會(huì)出現(xiàn)比較嚴(yán)重的開裂情況：

去除不牢固的漆膜——對(duì)于墻面進(jìn)行切割（切斷保溫層網(wǎng)格布）——預(yù)埋分隔條——墻面進(jìn)行局部找平處理——接下去進(jìn)行批混凝土加固處理劑——干燥打磨——對(duì)開縫進(jìn)行涂漆處理——涂水性氟碳面漆——對(duì)縫隙進(jìn)行打膠處理——涂層維護(hù)

切割說明：切斷保溫層網(wǎng)格布是為了對(duì)墻面進(jìn)行重新分割，分散應(yīng)力，一體的保溫抗裂層很難保證不開裂，因此必須進(jìn)行塊面分割，至少要在樓層處進(jìn)行分割。

​

對(duì)開縫進(jìn)行涂漆處理說明：為了保證整體涂層應(yīng)力可以釋放和整體美觀，該工藝中特別引入開縫工藝，開縫采用手動(dòng)切割機(jī)即可進(jìn)行，具體步驟為：

a)根據(jù)圖紙的分割進(jìn)行彈線分割；

b)采用雙刀片手動(dòng)切割機(jī)沿線進(jìn)行切割，切割寬度為4mm；

c)切割深度以切斷保溫層網(wǎng)格布為準(zhǔn)，約5mm左右；

開縫可以保證應(yīng)力的釋放，但是必須為了保證建筑整體的防水性，必須對(duì)縫隙進(jìn)行處理，

a) 用空壓機(jī)吹氣配合刷子將分隔縫中的灰先吹盡；

b) 用小號(hào)毛刷或者毛筆蘸取封閉底漆在縫隙中先刷一道；

c) 為保證防水性，底漆干后再刷一道油性防水涂層；

對(duì)開縫進(jìn)行打膠處理說明為了達(dá)到更好的防水和裝飾效果，本涂裝系統(tǒng)在面漆涂裝后，最后還需要將縫隙進(jìn)行打硅膠處理具體操作步驟為：

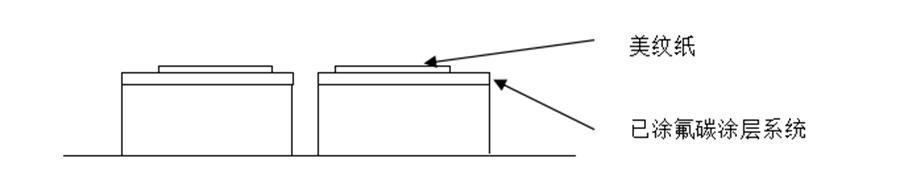

a)用厚美紋紙?jiān)陂_縫兩側(cè)的面漆上進(jìn)行保護(hù)，兩側(cè)各留3-5mm左右；

​

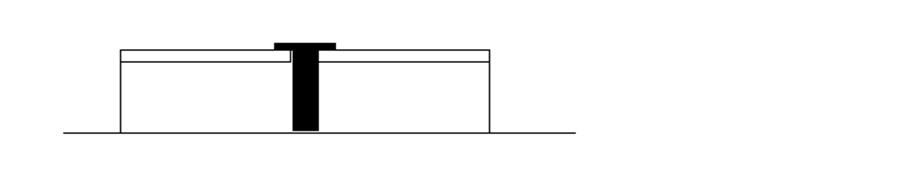

b)在縫隙中打硅膠，需溢出一些后刮平，最后膠填充部位如下圖黑色所示

​

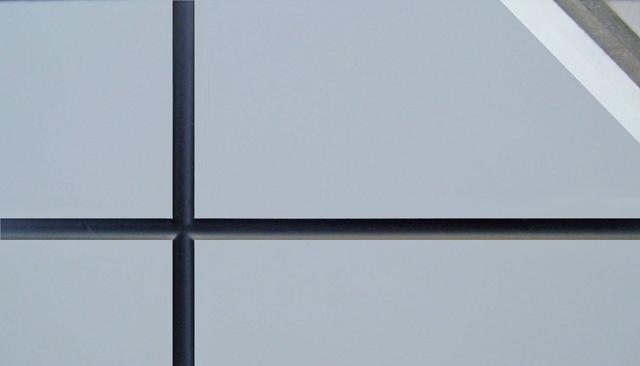

為表現(xiàn)更佳的分割效果，我們建議采用深色的硅膠作為填縫材料，最終外觀上膠縫寬度在12-15mm左右。

以上處理方式是我們推薦的幾種比較合理的處理工藝，已經(jīng)在實(shí)際工程中的等到應(yīng)用，具體的舊墻改造，我們也會(huì)根據(jù)實(shí)際的情況出具更有針對(duì)性的方案。
